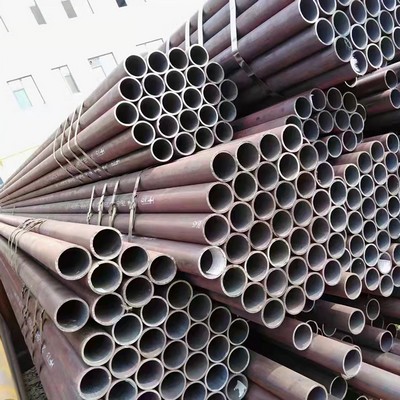

tubo de acero hidráulico

El tubo hidráulico es un dispositivo de tubería con forma de cilindro que, cuando se conecta a sistemas hidráulicos, permite el paso de fluidos dentro y entre los componentes. La norma de tubos especifica las dimensiones para el acabado estirado en frío y los tubos de acero de precisión sin costura. El proceso de estirado en frío proporciona al tubo tolerancias dimensionales estrechas, aumenta la resistencia del material y mejora la maquinabilidad. Por lo tanto, los tubos hidráulicos son adecuados en aplicaciones de sistemas de tuberías de alto rendimiento.

Por lo general, tienen una longitud de aproximadamente 6 metros. Para pedir tubos, el usuario debe medir el diámetro exterior y el diámetro interior del tubo. Cuando el espesor de la pared es importante, los tubos pueden ordenarse en términos de diámetro exterior y espesor de la pared o diámetro interior y espesor de la pared.

El tubo de acero hidráulico está diseñado para transportar fluidos líquidos entre componentes hidráulicos, accesorios, válvulas, bridas y otras herramientas. Está fabricado en material E355 (ST 52.4) o E235 (ST 37.4). Estos dos grados tienen diferente composición química. Esto ayuda a controlar la presión de trabajo.

El tubo hidráulico está fabricado según las normas DIN 2391/C (DIN EN 10305-1) o DIN 2445/2 (DIN EN 10305-4) y está disponible en milímetros, pulgadas exteriores diámetro y pulgadas de diámetro nominal.

< td>

E355 (ST52.4)
E235 (ST37.4)

Tamaño	< li>Diámetro exterior de 4 mm a 190 mm
Especificaciones del material
< p>Especificaciones de dimensiones	DIN 2391/C (DIN EN 10305-1) DIN 2445/2 (DIN EN 10305-4)
Acabado	NBK (Fosfato y Normalizado)

Especificaciones de la tubería hidráulica

Product	Hydraulic Pipe
Seamless Pipe	China	GB/T8162/T8163 GB5310/6579/9948
	U.S.A.	ASTM A53/A106/A178/A179/A192/A210/A213/A333/A335/A283/A135/A214/315/A500/A501/A519/A161/A334; API 5L/5CT
	Japan	JIS G3452/G3454/G3456/G3457/G3458/G3460/3461/3462/3464
	German	DIN 1626/17175/1629-4/2448/2391/17200 SEW680
	Russia	GOST 8732/8731/3183
Material and Grade	China	10#, 20#, 16Mn, 20G, 15MoG, 15CrMo, 30CrMo,42Crmo, 27SiMn, 20CrMo
	U.S.A.	Gr. B/Gr.A/A179/A192/A-1/T11/T12/T22/P1/FP1/T5/4140/4130
	Japan	STPG38,STB30,STS38,STB33,STB42,STS49,STBA23,STPA25,STPA23
	German	ST33,ST37,ST35,ST35.8,ST45,ST52,15Mo3,13CrMo44, 1.0309, 1.0305, 1.0405
	Russia	10, 20, 35, 45, 20X
Out Diameter	10-1000mm
Wall Thickness	1-80mm
Length	1-12m
Protection	Plastic caps
Packing terms	Labeled and bundled together with steel strip
Shipment terms	Containers or bundles by sea,one 20" container can load about 20 tons(5.8meters long),one 40" container can load about 23-25tons(less than 11.8meters long)
Quality Certificate	ISO, API, Mill Test Certificate
Surface Treatment	Black painting/varnished surface,anti-corrosion oil, galvanized or as per required by customer

Technique	Hot Rolled/Cold Drawn
Steel grades	Q195, Q235A-B, Q345A-E, 20#, 10#,16Mn, ASTM A36,ASTM A500, ASTM A53, ASTM 106, SS400, St37, St52, S235JR, S355TRH ect.
Standards	GB/T 3091-2001,GB/T13912-2002, BS 1387, ASTM F1083 ect.
Pipe ends	plain, beveled, threaded, socket with holes, with PVC clap/ coupling/ clamp, or as customers' requirement
treatment
Application	liquid delivery (pump well, gas, water), construction pipe, structural pipe(greenhouse structure, fence post), curtain wall, machinery part ect.

Delivery Time	10days from stock; 15-20days produced according to the qty
Payment Term	T/T or L/C
Price Term	CIF; CFR; FOB
Loading Port	Qingdao port Tianjin port Shanghai Port China

Hydraulic Tube (ST37.4 NBK) Working Pressure Table:

No.	Description	Working Pressure (Bar)	Burst Pressure (Bar)	IMPA CODE
1	4MM OD x 1.0MM THK x 6 MTR	707	1755	710701
2	5MM OD x 1.0MM THK x 6 MTR	565	1404	-
3	6MM OD x 1.0MM THK x 6 MTR	471	1170	710702
4	6MM OD x 1.5MM THK x 6 MTR	707	1755	710703
5	8MM OD x 1.0MM THK x 6 MTR	353	878	710704
6	8MM OD x 1.5MM THK x 6 MTR	530	1316	710705
7	8MM OD x 2.0MM THK x 6 MTR	707	1755	710706
8	8MM OD x 2.5MM THK x 6 MTR	883	2194	-
9	10MM OD x 1.0MM THK x 6 MTR	283	702	710707
10	10MM OD x 1.2MM THK x 6 MTR	339	845	710708
11	10MM OD x 1.5MM THK x 6 MTR	424	1053	710709
12	10MM OD x 2.0MM THK x 6 MTR	565	1404	710710
13	10MM OD x 2.5MM THK x 6 MTR	707	1755	-
14	12MM OD x 1.0MM THK x 6 MTR	236	585	710711
15	12MM OD x 1.2MM THK x 6 MTR	283	702	710712
16	12MM OD x 1.5MM THK x 6 MTR	353	878	710713
17	12MM OD x 2.0MM THK x 6 MTR	471	1170	710714
18	12MM OD x 2.5MM THK x 6 MTR	589	1463	-
19	12MM OD x 3.0MM THK x 6 MTR	707	1755	-
20	14MM OD x 1.5MM THK x 6 MTR	303	752	-
21	14MM OD x 2.0MM THK x 6 MTR	404	1003	-
22	14MM OD x 2.5MM THK x 6 MTR	505	1254	-
23	14MM OD x 3.0MM THK x 6 MTR	606	1504	-
24	14MM OD x 4.0MM THK x 6 MTR	807	2006	-
25	15MM OD x 1.0MM THK x 6 MTR	188	468	-
26	15MM OD x 1.2MM THK x 6 MTR	226	562	710715
27	15MM OD x 1.5MM THK x 6 MTR	283	702	710716
28	15MM OD x 2.0MM THK x 6 MTR	377	936	710717
29	15MM OD x 2.5MM THK x 6 MTR	471	1170	710718
30	15MM OD x 3.0MM THK x 6 MTR	565	1404	-
31	16MM OD x 1.5MM THK x 6 MTR	265	658	710719
32	16MM OD x 2.0MM THK x 6 MTR	353	878	710720
33	16MM OD x 3.0MM THK x 6 MTR	530	1316	-
34	18MM OD x 1.5MM THK x 6 MTR	236	585	710721
35	18MM OD x 2.0MM THK x 6 MTR	314	780	710722
36	18MM OD x 2.5MM THK x 6 MTR	393	975	710723
37	18MM OD x 3.0MM THK x 6 MTR	471	1170	-
38	20MM OD x 2.0MM THK x 6 MTR	283	702	710724
39	20MM OD x 2.5MM THK x 6 MTR	353	878	710725
40	20MM OD x 3.0MM THK x 6 MTR	424	1053	710726
41	20MM OD x 3.5MM THK x 6 MTR	495	1229	-
42	20MM OD x 4.0MM THK x 6 MTR	565	1404	-

No.	Description	Working Pressure (Bar)	Burst Pressure (Bar)	IMPA CODE
43	20MM OD x 4.5MM THK x 6 MTR	636	1580	-
44	20MM OD x 5.0MM THK x 6 MTR	707	1755	-
45	22MM OD x 2.0MM THK x 6 MTR	257	638	710727
46	22MM OD x 2.5MM THK x 6 MTR	321	798	-
47	22MM OD x 3.0MM THK x 6 MTR	385	957	710728
48	22MM OD x 4.0MM THK x 6 MTR	514	1276	-
49	25MM OD x 2.0MM THK x 6 MTR	226	562	710729
50	25MM OD x 2.5MM THK x 6 MTR	283	702	710730
51	25MM OD x 3.0MM THK x 6 MTR	339	842	710731
52	25MM OD x 3.5MM THK x 6 MTR	396	983	-
53	25MM OD x 4.0MM THK x 6 MTR	452	1123	-
54	25MM OD x 5.0MM THK x 6 MTR	565	1404	-
55	28MM OD x 2.0MM THK x 6 MTR	202	501	-
56	28MM OD x 2.5MM THK x 6 MTR	252	627	710732
57	28MM OD x 3.0MM THK x 6 MTR	303	752	-
58	28MM OD x 4.0MM THK x 3 MTR	404	1003	-
59	28MM OD x 5.0MM THK x 6 MTR	505	1254	-
60	30MM OD x 2.0MM THK x 6 MTR	188	468	-
61	30MM OD x 2.5MM THK x 6 MTR	236	585	710733
62	30MM OD x 3.0MM THK x 6 MTR	283	702	-
63	30MM OD x 4.0MM THK x 6 MTR	377	936	-
64	30MM OD x 5.0MM THK x 6 MTR	471	1170	-
65	35MM OD x 2.0MM THK x 6 MTR	161	401	-
66	35MM OD x 2.5MM THK x 6 MTR	202	501	710734
67	35MM OD x 3.0MM THK x 6 MTR	242	602	-
68	35MM OD x 4.0MM THK x 6 MTR	323	802	710735
69	35MM OD x 5.0MM THK x 6 MTR	404	1003	-
70	38MM OD x 3.0MM THK x 6 MTR	223	554	-
71	38MM OD x 4.0MM THK x 6 MTR	297	739	-
72	38MM OD x 5.0MM THK x 6 MTR	372	924	-
73	42MM OD x 2.0MM THK x 6 MTR	135	334	-
74	42MM OD x 3.0MM THK x 6 MTR	202	501	-
75	42MM OD x 4.0MM THK x 6 MTR	269	669	710736
76	42MM OD x 5.0MM THK x 6 MTR	336	836	-
77	50MM OD x 3.0MM THK x 6 MTR	170	421	-
78	50MM OD x 5.0MM THK x 6 MTR	283	702	-
79	60MM OD x 3.0MM THK x 6 MTR	141	351	-
80	60MM OD x 5.0MM THK x 6 MTR	236	585	-
81	65MM OD x 6.0MM THK x 6 MTR	261	648	-
82	75MM OD x 3.0MM THK x 6 MTR	113	281	-
83	1/8"NB x 2.41MM THK x 6 MTR	649	1611	-
84	1/4"NB x 3.02MM THK x 6 MTR	618	1536	-

No.	Description	Working Pressure (Bar)	Burst Pressure (Bar)	IMPA CODE
85	3/8"NB x 3.2MM THK x 6 MTR	523	1298	-
86	1/2"NB x 3.0MM THK x 6 MTR	391	971	-
87	3/4"NB x 3.0MM THK x 6 MTR	312	774	-
88	1"NB x 3.5MM THK x 6 MTR	291	723	-
89	1"NB x 4.55MM THK x 6 MTR	378	939	-
90	1 1/4"NB x 4.85MM THK x 6 MTR	321	797	-
91	1 1/2"NB x 5.08MM THK x 6 MTR	295	734	-
92	2 1/2"NB x 6.3MM THK x 6 MTR	NIL	580	-
93	1/4"OD x 1.2MM THK x 6 MTR	534	1327	-
94	1/4"OD x 1.5MM THK x 6 MTR	668	1658	-
95	3/8"OD x 1.22MM THK x 6 MTR	362	899	-
96	3/8"OD x 1.5MM THK x 6 MTR	445	1105	-
97	1/2"OD x 1.5MM THK x 6 MTR	334	829	-
98	3/4"OD x 2.0MM THK x 6 MTR	297	737	-
99	3/4"OD x 2.64MM THK x 6 MTR	392	973	-
100	1"OD x 3.0MM THK x 6 MTR	334	829	-
101	1 1/4"OD x 3.0MM THK x 6 MTR	267	663	-
102	1 1/4"OD x 3.25MM THK x 6 MTR	289	719	-

Hydraulic Tube (ST52.4 NBK) Working Pressure Table:

No.	Description	Working Pressure (Bar)	Burst Pressure (Bar)	IMPA CODE
103	10MM OD x 2.0MM THK x 6 MTR	799	1919	710710
104	12MM OD x 2.0MM THK x 6 MTR	666	1599	710714
105	14MM OD x 1.5MM THK x 6 MTR	428	1028	-
106	14MM OD x 2.0MM THK x 6 MTR	571	1371	-
107	15MM OD x 1.5MM THK x 6 MTR	400	959	710716
108	15MM OD x 2.0MM THK x 6 MTR	533	1279	710717
109	15MM OD x 2.5MM THK x 6 MTR	666	1599	710718
110	16MM OD x 1.5MM THK x 6 MTR	375	899	710719
111	16MM OD x 2.0MM THK x 6 MTR	500	1199	710720
112	16MM OD x 3.0MM THK x 6 MTR	749	1799	-
113	18MM OD x 1.5MM THK x 6 MTR	333	800	710721
114	18MM OD x 2.0MM THK x 6 MTR	444	1066	710722
115	20MM OD x 2.0MM THK x 6 MTR	400	959	710724
116	20MM OD x 2.5MM THK x 6 MTR	500	1199	710725
117	20MM OD x 3.0MM THK x 6 MTR	599	1439	710726
118	22MM OD x 2.0MM THK x 6 MTR	363	872	710727
119	25MM OD x 2.0MM THK x 6 MTR	320	768	710729
120	25MM OD x 2.5MM THK x 6 MTR	400	959	710730
121	25MM OD x 3.0MM THK x 6 MTR	480	1151	710731
122	25MM OD x 4.0MM THK x 6 MTR	639	1535	-
123	25MM OD x 5.0MM THK x 6 MTR	799	1919	-
124	28MM OD x 2.0MM THK x 6 MTR	285	685	-
125	28MM OD x 3.0MM THK x 6 MTR	428	1028	-
126	30MM OD x 2.0MM THK x 6 MTR	266	640	-
127	30MM OD x 3.0MM THK x 6 MTR	400	959	-
128	30MM OD x 4.0MM THK x 6 MTR	533	1279	-
129	35MM OD x 3.0MM THK x 6 MTR	343	822	-
130	35MM OD x 4.0MM THK x 6 MTR	457	1096	710735
131	38MM OD x 3.0MM THK x 6 MTR	315	757	-
132	38MM OD x 4.0MM THK x 6 MTR	421	1010	-
133	38MM OD x 5.0MM THK x 6 MTR	526	1262	-
134	42MM OD x 3.0MM THK x 6 MTR	285	685	-
135	42MM OD x 4.0MM THK x 6 MTR	381	914	710736
136	42MM OD x 5.0MM THK x 6 MTR	476	1142	-
137	45MM OD x 5.0MM THK x 6 MTR	444	1066	-
138	50MM OD x 5.0MM THK x 6 MTR	400	959	-
139	50MM OD x 6.0MM THK x 6 MTR	480	1151	-
140	50MM OD x 10.0MM THK x 6 MTR	799	1919	-
141	54MM OD x 6.0MM THK x 6 MTR	444	1066	-
142	60MM OD x 5.0MM THK x 6 MTR	333	800	-
143	60MM OD x 6.0MM THK x 6 MTR	400	959	-

No.	Description	Working Pressure (Bar)	Burst Pressure (Bar)	IMPA CODE
144	65MM OD x 8.0MM THK x 6 MTR	492	1181	-
145	66MM OD x 8.5MM THK x 6 MTR	515	1236	-
146	76.1MM OD x 6.3MM THK x 6 MTR	331	794	-
147	80MM OD x 10.0MM THK x 6 MTR	500	1199	-
148	90MM OD x 5.0MM THK x 6 MTR	222	533	-
149	90MM OD x 10.0MM THK x 6 MTR	444	1066	-
150	97MM OD x 12.0MM THK x 6 MTR	494	1187	-
151	100MM OD x 10.0MM THK x 6 MTR	400	959	-
152	115MM OD x 15.0MM THK x 6 MTR	521	1251	-
153	120MM OD x 12.0MM THK x 6 MTR	400	959	-
154	130MM OD x 15.0MM THK x 6 MTR	461	1107	-
155	150MM OD x 15.0MM THK x 6 MTR	400	959	-
156	190MM OD x 20.0MM THK x 6 MTR	421	1010	-
157	2"OD x 5.9MM THK x 6 MTR	464	1114	-
158	2"OD x 6.0MM THK x 6 MTR	472	1133	-
