viga H

Vigas en H

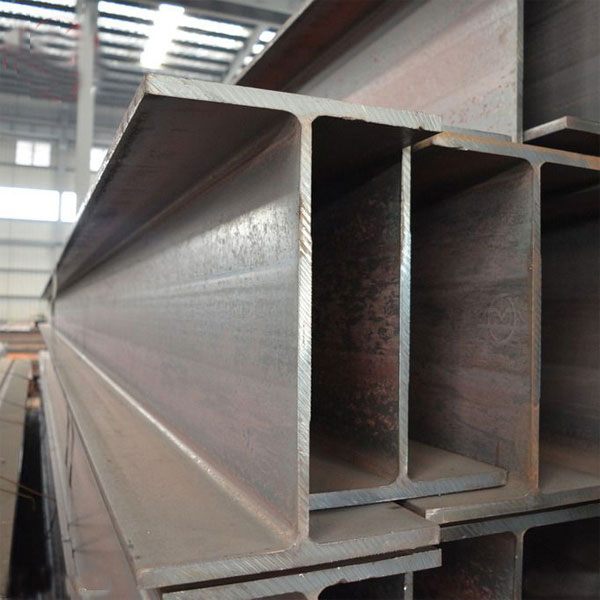

Las vigas en H tienen forma de H. La viga en H es una viga estructural hecha de acero laminado. Es increíblemente fuerte. Recibe su nombre porque en su sección transversal parece una H mayúscula.

Acero laminado con sección en forma de H. Igual espesor en las dos bridas paralelas sin conicidad en la superficie interior. Clasificados en estrechos, medianos y anchos, según la altura y el ancho del ala.

1. Al realizar el pedido, especifique las dimensiones reales (H×B×t1/t2×longitud).
2. Los tamaños marcados * no se enrollan constantemente, así que consulte al realizar el pedido.
3. Hable con nosotros con antelación sobre los tiempos de entrega y las especificaciones (doblado, granallado, etc.).
4. La longitud estándar es de 6 mo más con un paso de 500 mm hasta 24 m, pero para pedidos superiores a 15 m,
　 por favor hable con nosotros antes de realizar el pedido.

Especificaciones

Product		post-tensioned anchorages h beam c purlin and z purlin/Prime hot rolled mild steel h beam
Size	High(H)	100mm-900mm
	Flange width(B)	100mm-300mm
	Web thickness(t1)	6mm-16mm
	Flange thickness(t2)	8mm-28mm
	Length	6-12m/pc or as your request
Standard		AISI, ASTM, BS, DIN, GB, JIS etc.
Material		SS400, Q 235B,S235JR,Q345B, S355JR etc.
Technique		Hot rolled & Welded
Application		1.Industrial structure of the steel structure bearing bracket. 2.Underground engineering steel pile and retaining structure. 3.Petrochemical and electric power and other industrial equipment structure 4.Large span steel bridge components 5.Ships, machinery manufacturing frame structure 6.The train, automobile, tractor beam bracket 7.Port of conveyor belt, high speed damper bracket
Package		Standard seaworthy packing or as required
Port of Shipment		Tianjin Port, China
Date of Delivery		10-15 days after received the deposit
MOQ		10T
Production		5000t/ month
Payment		T/T, L/C, Western union etc.

Shape/Dimensions

Wide Flange Series

Classification (Height × Flange width)	Standard cross-section dimensions (mm)				Cross-sectional area(cm³）	Unit mass (kg/m)
Classification (Height × Flange width)	H×B	t₁	t₂	r	Cross-sectional area(cm³）	Unit mass (kg/m)
100×100	*100×100	6	8	8	21.59	16.9
125×125	125×125	6.5	9	8	30.00	23.6
150×150	150×150	7	10	8	39.65	31.1
175×175	175×175	7.5	11	13	51.43	40.4
200×200	200×200 *200×204	8 12	12 12	13 13	63.53 71.53	49.9 56.2
250×250	244×252 250×250 250×255	11 9 14	11 14 14	13 13 13	81.31 91.43 103.9	63.8 71.8 81.6
300×300	294×302 300×300 300×305	12 10 15	12 15 15	13 13 13	106.3 118.5 133.4	83.4 93.0 105.0
350×350	344×348 344×354 350×350	10 16 12	16 16 19	13 13 13	144.0 164.6 171.9	113.0 129.0 135.0
400×400	400×400	13	21	22	218.7	172.0

Classification (Height × Flange width)	Reference
	Second moment of area(cm⁴)		Radius of gyration of area(cm)		Section modulus(cm³)
	lx	ly	ix	iy	zx	zy
100×100	378	134	4.18	2.49	75.6	26.7
125×125	839	293	5.29	3.13	134.0	46.9
150×150	1,620	563	6.40	3.77	216.0	75.1
175×175	2,900	984	7.50	4.37	331.0	112.0
200×200	4,720 4,980	1,600 1,700	8.62 8.35	5.02 4.88	472.0 498.0	160.0 167.0
250×250	8,700 10,700 11,400	2,940 3,650 3,880	10.30 10.80 10.50	6.01 6.32 6.11	713.0 860.0 912.0	233.0 292.0 304.0
300×300	16,600 20,200 21,300	5,510 6,750 7,100	12.50 13.10 12.60	7.20 7.55 7.30	1,130.0 1,350.0 1,420.0	365.0 450.0 466.0
350×350	32,800 34,900 39,800	11,200 11,800 13,600	15.10 14.60 15.20	8.84 8.48 8.89	1,910.0 2,030.0 2,280.0	646.0 669.0 776.0
400×400	66,600	22,400	17.50	10.10	3,330.0	1,120.0

Medium Flange Series

Classification (Height × Flange width)	Standard cross-section dimensions（mm）				Cross-sectional area(cm³）	Unit mass (kg/m)
Classification (Height × Flange width)	H×B	t₁	t₂	r	Cross-sectional area(cm³）	Unit mass (kg/m)
200×150	194×150	6	9	8	38.11	29.9
250×175	244×175	7	11	13	55.49	43.6
300×200	294×200	8	12	13	71.05	55.8
350×250	340×250	9	14	13	99.53	78.1
400×300	390×300	10	16	13	133.30	105
450×300	440×300	11	18	13	153.90	121
500×300	482×300 488×300	11 11	15 18	13 13	141.2 159.2	111 125
600×300	582×300 588×300 594×302	12 12 14	17 20 23	13 13 13	169.20 187.20 217.10	133 147 170
700×300	692×300 700×300	13 13	20 24	18 18	207.50 231.50	163 182
800×300	792×300 800×300	14 14	22 26	18 18	239.50 263.50	188 207
900×300	890×299 900×300 912×302	15 16 18	23 28 34	18 18 18	266.90 305.80 360.10	210 240 283

Classification (Height × Flange width)	Reference
	Second moment of area(cm⁴)		Radius of gyration of area(cm)		Section modulus(cm³)
	lx	ly	ix	iy	zx	zy
200×150	2,630	507	8.30	3.65	271	67.6
250×175	6,040	984	10.40	4.21	495	112
300×200	11,100	1,600	12.50	4.75	756	160
350×250	21,200	3,650	14.60	6.05	1,250	292
400×300	37,900	7,200	16.90	7.35	1,940	480
450×300	54,700	8,110	18.90	7.26	2,490	540
500×300	58,300 68,900	6,760 8,110	20.30 20.80	6.92 7.14	2,420 2,820	450 540
600×300	98,900 114,000 134,000	7,660 9,010 10,600	24.20 24.70 24.80	6.73 6.94 6.98	3,400 3,890 4,500	511 601 700
700×300	168,000 197,000	9,020 10,800	28.50 29.20	6.59 6.83	4,870 5,640	601 721
800×300	248,000 286,000	9,920 11,700	32.20 33.00	6.44 6.67	6,270 7,160	661 781
900×300	339,000 404,000 491,000	10,300 12,600 15,700	35.60 36.40 36.90	6.20 6.43 6.59	7,610 8,990 10,800	687 842 1.040

Narrow Flange Series

Classification (Height × Flange width)	Standard cross-section dimensions（mm）				Cross-sectional area(cm³）	Unit mass (kg/m)
Classification (Height × Flange width)	H×B	t₁	t₂	r	Cross-sectional area(cm³）	Unit mass (kg/m)
200×100	*198×99 200×100	4.5 5.5	7 8	8 8	22.69 26.67	17.8 20.9
250×125	248×124 250×125	5 6	8 9	8 8	31.99 36.97	25.1 29.0
300×150	298×149 300×150	5.5 6.5	8 9	13 13	40.80 46.78	32.0 36.7
350×175	346×174 350×175	6 7	9 11	13 13	52.45 62.91	41.2 49.4
400×200	396×199 400×200	7 8	11 13	13 13	71.41 83.37	56.1 65.4
450×200	446×199 450×200	8 9	12 14	13 13	82.97 95.43	65.1 74.9
500×200	496×199 500×200 *506×201	9 10 11	14 16 19	13 13 13	99.29 112.30 129.30	77.9 88.2 102.0
600×200	596×199 600×200 *606×201	10 11 12	15 17 20	13 13 13	117.80 131.70 149.80	92.5 103.0 118.0

Classification (Height × Flange width)	Reference
	Second moment of area(cm⁴)		Radius of gyration of area(cm)		Section modulus(cm³)
	lx	ly	ix	iy	zx	zy
200×100	1,540 1,810	113 134	8.25 8.23	2.24 2.24	156 181	22.9 26.7
250×125	3,450 3,960	255 294	10.40 10.40	2.82 2.82	278 317	41.1 47.0
300×150	6,320 7,210	442 508	12.40 12.40	3.29 3.29	424 481	59.3 67.7
350×175	11,000 13,500	791 984	14.50 14.60	3.88 3.96	638 771	91.0 112.0
400×200	19,800 23,500	1,450 1,740	16.60 16.80	4.50 4.56	999 1.170	145.0 174.0
450×200	28,100 32,900	1,580 1,870	18.40 18.60	4.36 4.43	1,260 1,460	159.0 187.0
500×200	40,800 46,800 55,500	1,840 2,140 2,580	20.30 20.40 20.70	4.31 4.36 4.46	1,650 1,870 2,190	185.0 214.0 256.0
600×200	66,600 75,600 88,300	1,980 2,270 2,720	23.80 24.00 24.30	4.10 4.16 4.26	2,240 2,520 2,910	199.0 227.0 270.0
